一、 用途

ZS-20H型水泥膠砂振實臺是為我國水泥膠砂強度檢驗方法等同采用 ISO679 國際標準而設計。該儀器符合 JC/T 682，GB/T17671,ISO679《水泥膠砂試體成型振實臺》標準要求，用于水泥強度檢驗的專用設備。

二、 技術參數

1、臺盤（包括臂桿、試模壓框等）的總質量 13.75 ㎏±0.25 ㎏

2、振動部分總重量 20kg±0.5kg

3、振幅（落距） 15mm±0.3mm

4、振動 60 次的時間 60 秒±2 秒

5、臺盤中心至臂桿軸中心距 800mm

6、電機轉速 60 轉/分

7、電機功率 40W

8、電源 AC220V 50Hz

9、外形尺寸（長×寬×高） （1240×570×580）㎜

10、凈重 ≈80 ㎏

三、 ZS-20H型水泥膠砂振實臺工作原理

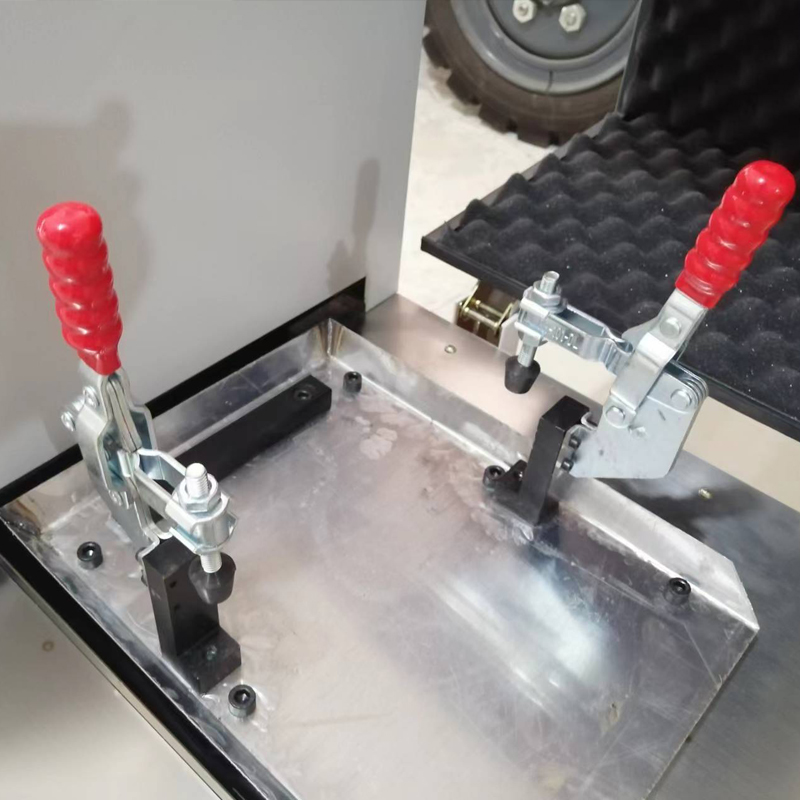

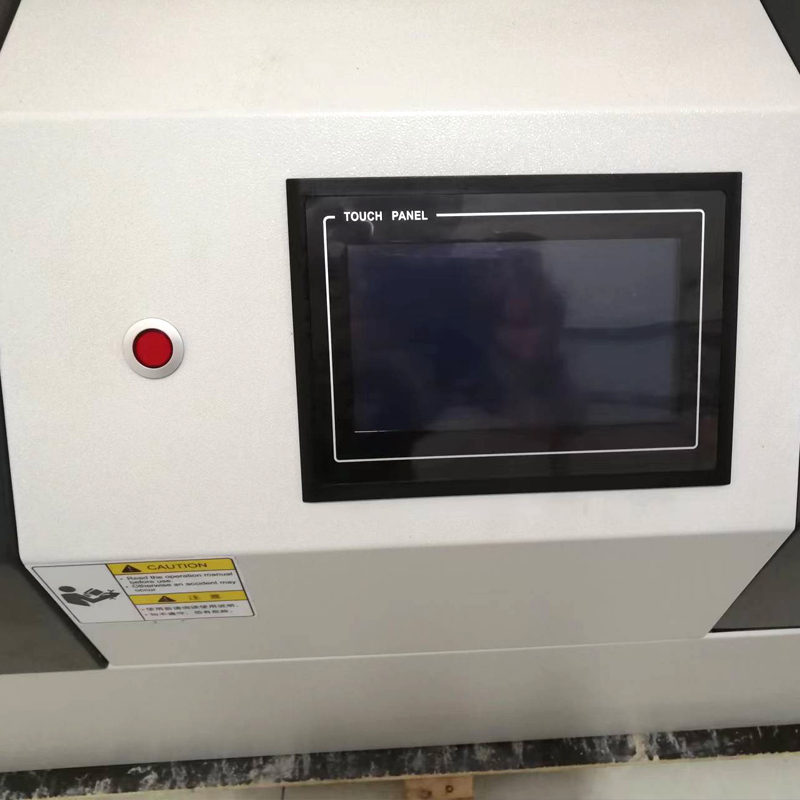

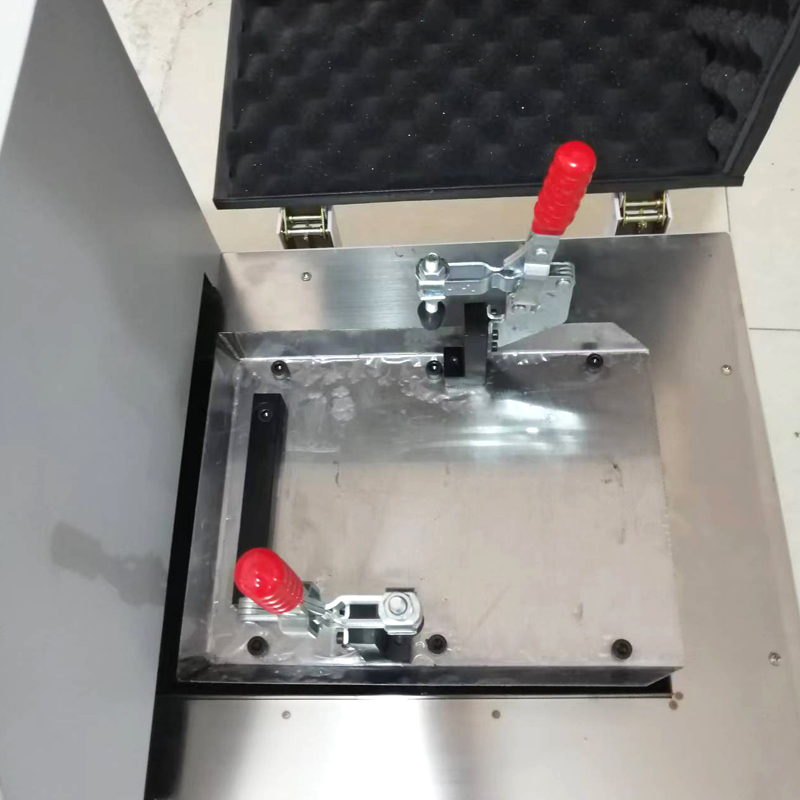

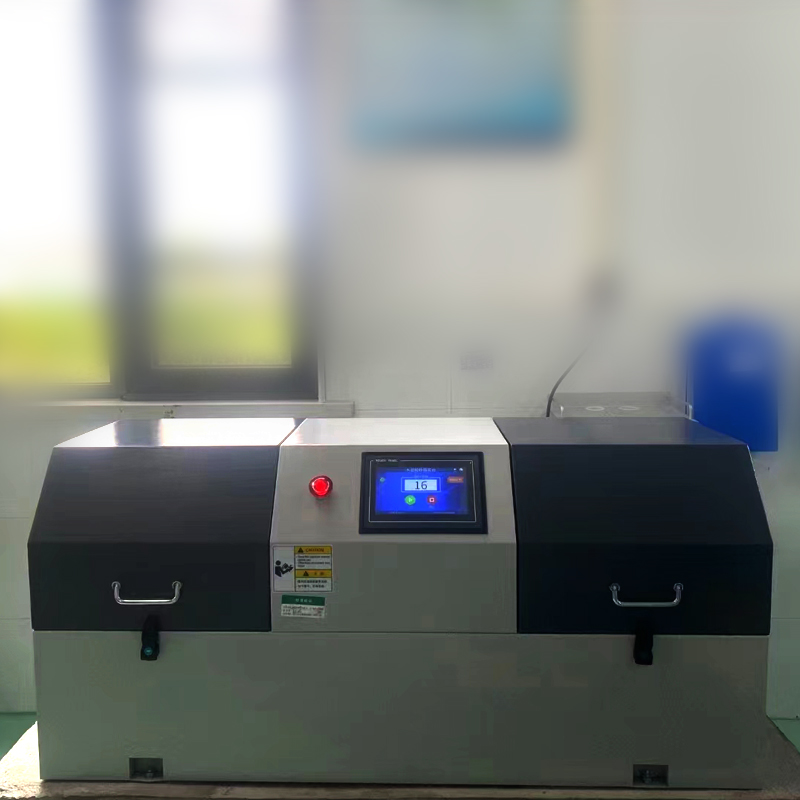

該設備主要由臂桿，前后機架，臺面，電機，接近開關及程控系統組成，見圖二。工作時由電機帶動凸輪轉動，使振動部件上升運動，升到定值后落下，而產生的振動使水泥膠砂在力的作用下振實，該儀器采用液晶觸摸屏控制，60 次后自動停止。
